Die Leiritz Werkzeugwender Coilwender Tool Mover PRO TECH Produkte werden direkt beim Hersteller Leiritz Maschinenbau in Deutschland / Bayern hergestellt.

Konfigurieren Sie schnell und einfach Ihren Leiritz Werkzeugwender / Tool Mover Coilwender nach Ihren Wünschen.

Werkzeugwender Tool Mover | Coilwender | Wendetisch ProTECH

Maximale Sicherheit und Ergonomie! 100% Made in Germany mit 3 Jahren Garantie!

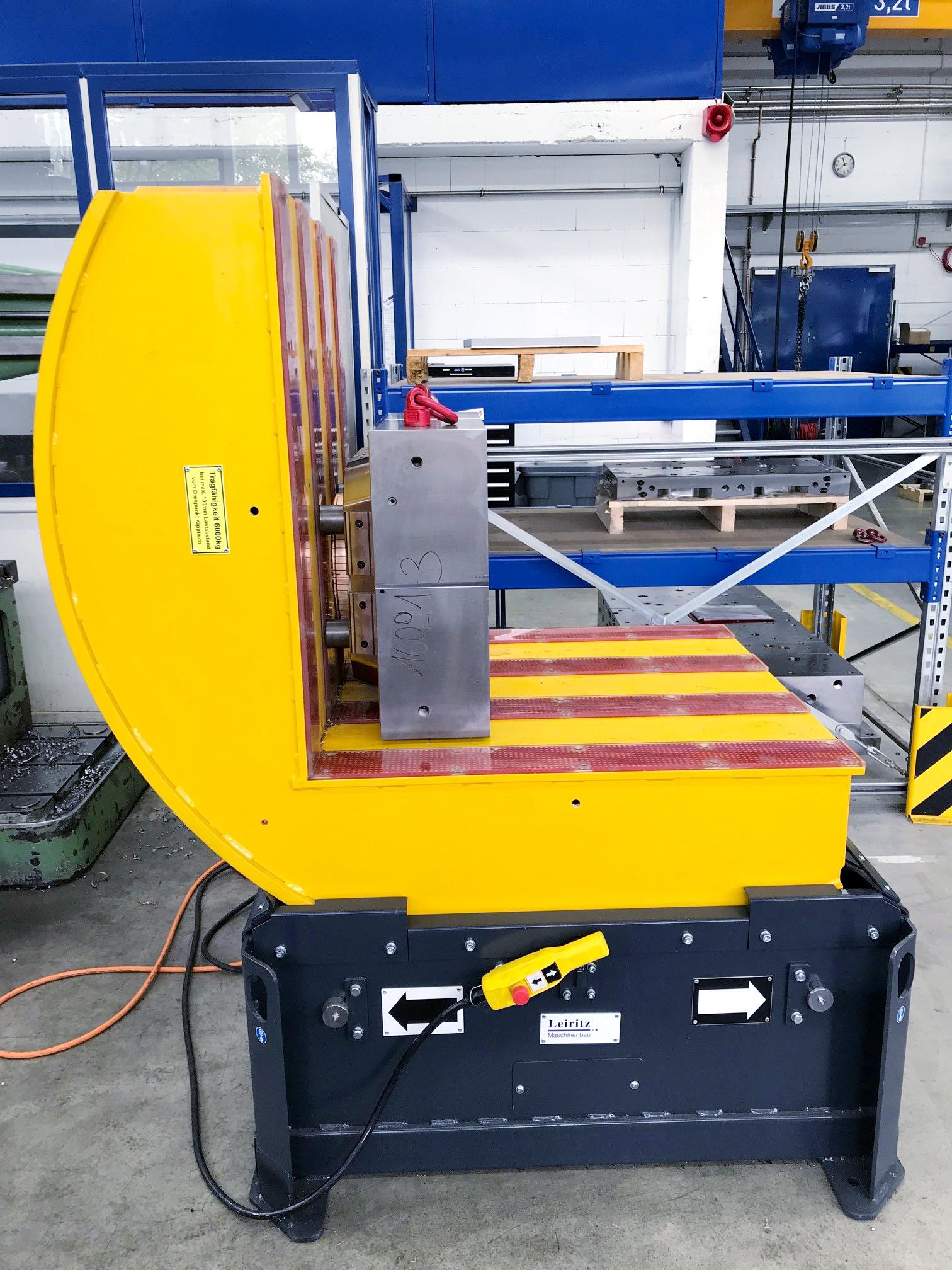

Die Werkzeugwender Tool Mover Coilwender Kipptisch ProTECH Produkte mit Elektro-Antrieb direkt vom Hersteller Leiritz Maschinenbau, ermöglichen das sichere und professionelle Kippen und Wenden von schweren Werkzeugen, Werkstücken oder Coils. Die geräuschlose, frequenzgesteuerte SEW-Antriebstechnik ist sehr einfach zu bedienen und garantiert maximale Betriebssicherheit und Ergonomie am Arbeitsplatz.

Sanftes Anfahren und Anhalten beim Wendevorgang durch Frequenzumrichter.

Maximale Sicherheit & Ergonomie - Minimierung von Scher- und Quetschstellen durch die geschlossene Bauweise.

100% Made in Germany - Direkt vom Hersteller Leiritz Maschinenbau mit 3 Jahren Garantie.

Einfache Bedienung - Keine Inbetriebnahme durch den Hersteller erforderlich.

Stabil - Selbsttragender Grundrahmen und Wendeplattformen in verwindungssteifer
Schweißkonstruktion gefertigt.

Mobil - Einfahröffnungen für Gabelzinken und Gabelhubwagen im Grundrahmen. Der Wendetisch kann problemlos versetzt werden. Es ist keine Bodenbefestigung erforderlich. Anschlusskabel mit 16A CEE-Stecker.

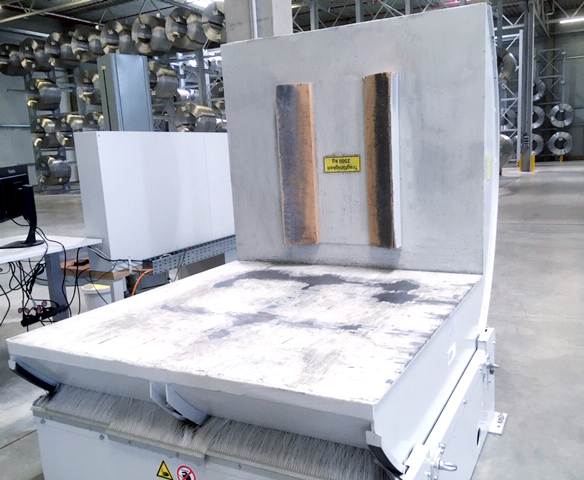

Variabel - Wendeplattformen mit Glattblechbelag ohne sonstige Auflagen. Die Plattformen können auf Wunsch, ohne Mehrkosten, mit C-Hakenöffnung gefertigt werden.

Alle Wendetische werden nach den Kunden-Anforderungen, Made in Germany, direkt bei Leiritz Maschinenbau hergestellt. Für alle Werkstückgrößen und Anwendungen wird Ihnen ein individuelles Angebot, falls notwendig auch abweichend zu unseren Standardvarianten, erstellt.

Weitere Größen zwischen 1 Tonne und bis zu 80 Tonnen Tragkraft sind möglich.


Die Leiritz Standardvarianten

Maximale Sicherheit
Minimierung von Scher- und Quetschstellen durch geschlossene Bauweise.
Akustisches Warnsignal während des Wendevorgangs.
Zwei Blitzleuchten signalisieren den Wendevorgang.
Endlagen sind durch Endschalter gesichert.
Eine variable Positionierung kleiner 90° ist möglich und vermeidet die Kippgefahr bei schmalen Werkstücken.
Wendevorgang kann jederzeit unterbrochen werden.

Steuerung
Totmannsteuerung über mobiles Handbedienpult inklusive 3m Steuerkabel.

Aufstellmöglichkeiten / innerbetrieblicher Transport
Es ist keine Bodenbefestigung erforderlich.
Anschlusskabel mit 16A CEE-Stecker.
Durch je 2 Einfahröffnungen für Gabelzinken und Gabelhub-
wagen im Grundrahmen kann der Wendetisch jederzeit
problemlos versetzt werden.

Beladung

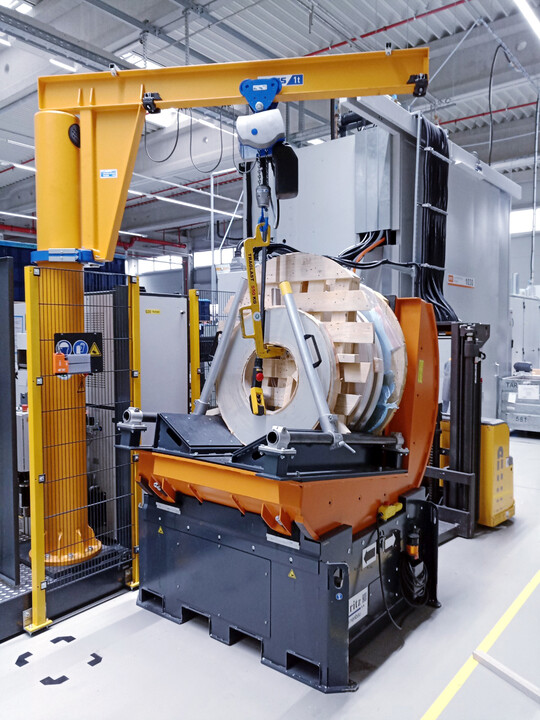

Geeignet für Beladung mit Hallenkran, Stapler und Gabelhubwagen.
Oder mit Coilhaken mittels Aussparungen in den Wendeplattformen.

Stromanschluss
400 V AC, 50 Hz, 5m Anschlusskabel mit 16A CEE-Stecker.
Inklusive Betriebsstundenzähler im Schaltkasten.

Wendeantrieb
Premium-Getriebemotor Fabrikat SEW.

Auslegung / Dokumentation
Ausführung nach der Maschinenrichtlinie 2006/42/EG in Übereinstimmung mit den zugehörigen Normen.
Dokumentation deutsch- und englischsprachig.
Bedienungsanleitung.
Erstprüfbericht und Prüfung mit 110% der Nennlast.
CE-Kennzeichnung und EG-Konformitätserklärung.
CAD-Übersichtszeichnung.
Ersatzteilliste.
Leiritz - Werksbescheinigung 3.1.
Prüfbuch mit Vordrucken für die jährlichen DGUV 100-500 Prüfungen.

Lackierung
Oberflächenvorbereitung gestrahlt SA 2 1/2 nach DIN EN ISO 12944-4.
2K-Epoxidharz-Grundierung.
2K-Polyurethan-Decklackierung.
RAL-Farbton nach Wahl.

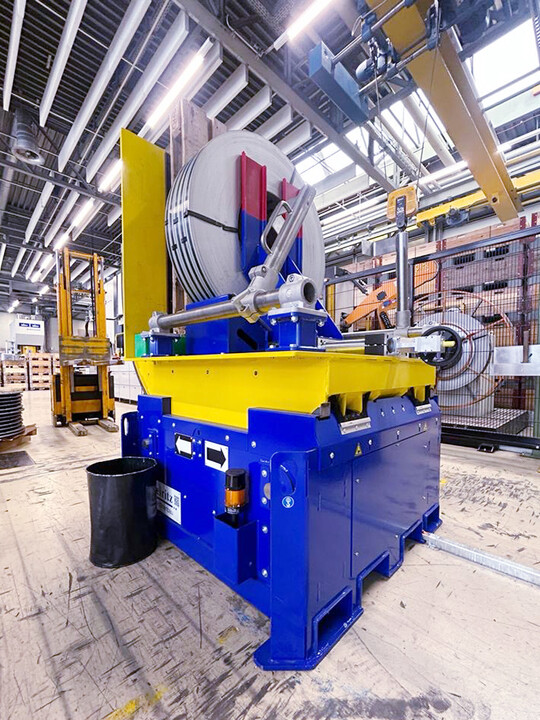

Verstellbares Auflage-Prisma mit Gleitführung für Coils und zylindrische Werkstücke

Dieses wird mit einer Adapter-Stahlplatte auf dem Kipptisch befestigt, die bereits am Wendetisch montiert und jederzeit demontierbar ist. Die Verstellung erfolgt manuell und  kann z.B. unterschiedliche Palettenhöhen ausgleichen. Die Klemmung erfolgt mittels Klemmhebel und ist stufenlos. Die schrägen Auflagen sind mit einem Schutzbelag aus Kunststoff belegt und sind fix für einen bestimmten Durchmesser-Bereich vorgesehen.

Auflage-Prisma für Coils und zylindrische Werkstücke

Dieses wird mit einer Adapter-Stahlplatte auf dem Kipptisch befestigt. Als Auflage- und Kontaktfläche zum Werkstück dient eine mit dem Prisma verschraubte PA-Auflage (andere Schonbeläge wie z.B. Holz auf Anfrage möglich). Das Auflage-Prisma ist bereits fest auf dem Tool Mover montiert und kann jederzeit durch Lösen der Befestigungsschrauben demontiert werden.

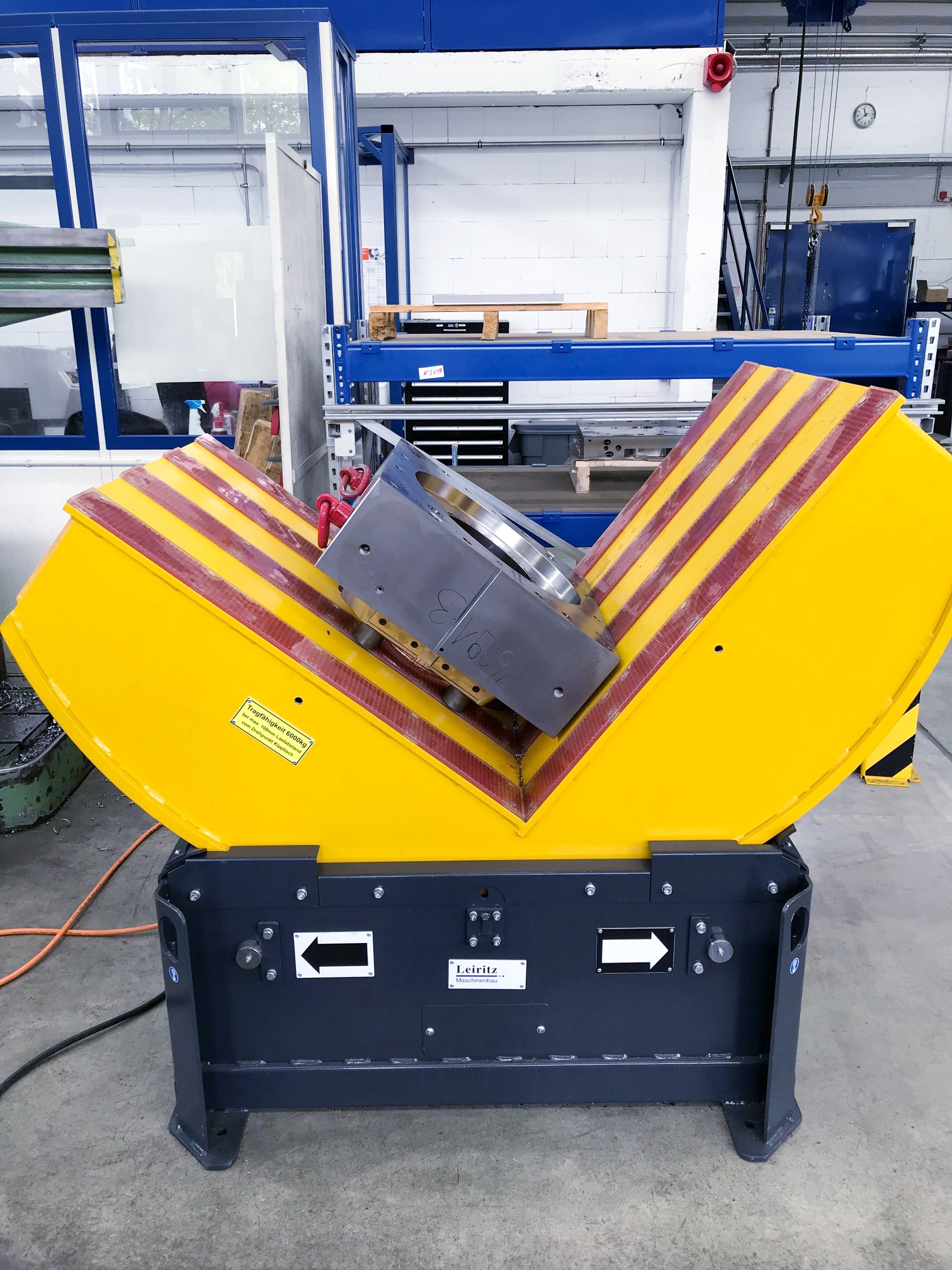

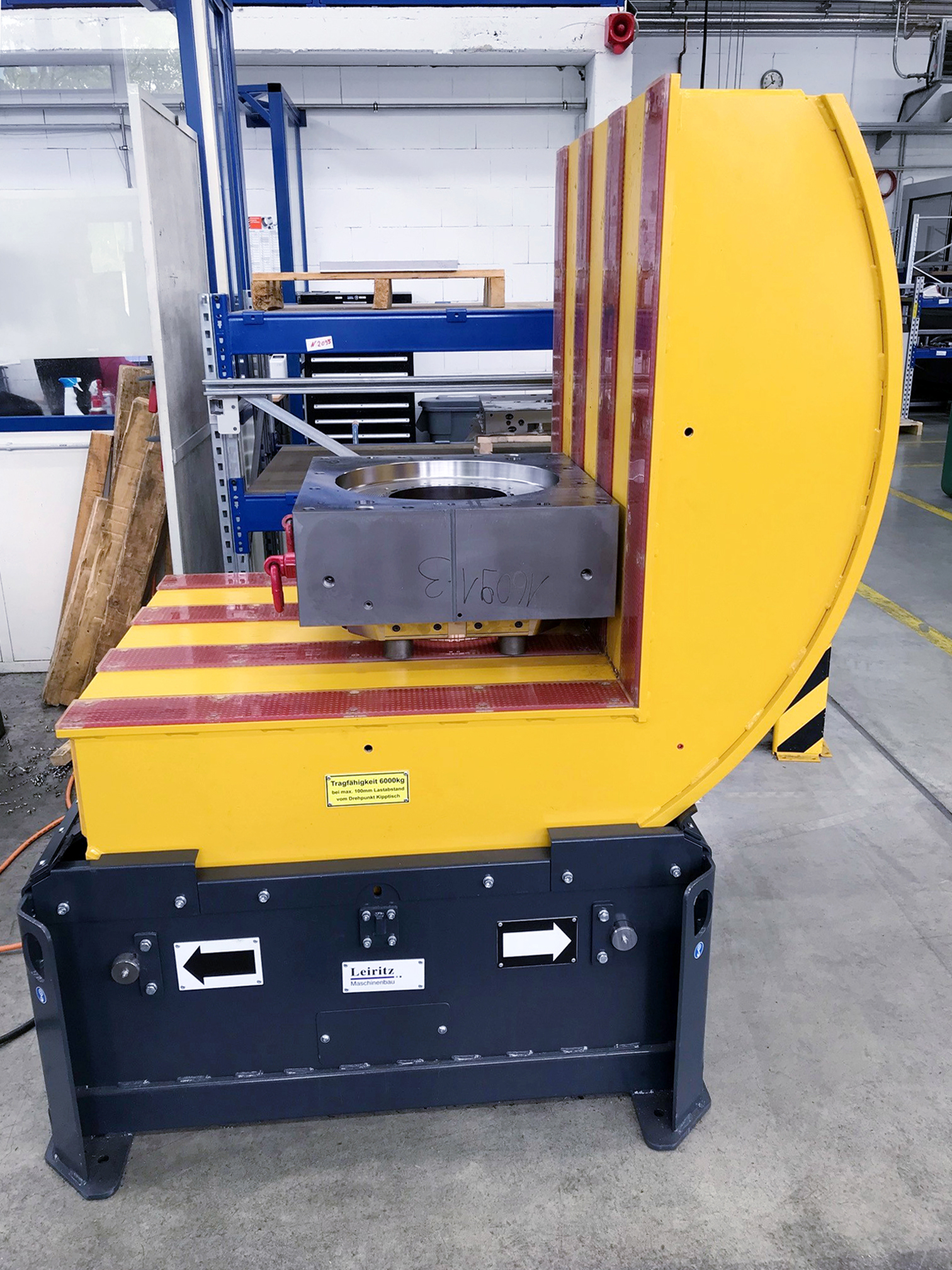

Schutzauflagen / Prallschutz-Platten

Secutex-Platte 10 mm stark. Polyurethan mit Lochblecheinlage. Oberfläche glatt. Härte 75 Shore A. Die Prallschutzplatten werden mit
Senkschrauben auf der Plattform aufgeschraubt.

Schutzauflagen / Prallschutz-Platten

S-Grün-Platten 10 mm stark. Oberfläche glatt.

Anfahrschutz

Als Geräteschutz und zusätzliches Hilfsmittel zum leichteren Be- und Entladen mit einem Gabelstapler. Der Anfahrschutz wird individuell auf den jeweiligen Gabelstapler angepasst. Hierbei wird auch die Gabellänge berücksichtigt.

Sicherheits-Laserscanner

Der Gefahrenbereich wird durch einen Sicherheits-Laserscanner abgescannt.
Die Drehbewegungen des Tool Mover können nur bei freiem Gefahrenbereich durchgeführt werden.

Sicherheitsschaltleisten

Die Schaltleisten ergänzen die geschlossene Bauweise und bieten maximale Sicherheit, wenn der Arbeitsbereich vom Bediener nicht komplett einsehbar ist, oder die Anlage in einen Automatikbetrieb eingebunden wird.

Funkfernsteuerung

Eine Funkfernsteuerung ersetzt Steuerflasche. Fabrikat HBC, Typ Quadrix. Der Empfänger ist steckbar mit einem Harting-Stecker.

Rückhaltevorrichtung

Einstellbare Rückhaltevorrichtung. Sichert schmale Werkstücke gegen Kippen.

Drehplattform - 180 Grad

Der Leiritz Grundrahmen mit Drehplattform ermöglicht das Be- und Endladen von einer Seite.

Produkt-Video Tool Mover Werkzeugwender ProTECH mit Elektro-Antrieb

Dieses Produkt-Video zeigt Ihnen alle Vorteile und Funktionen des Leiritz Tool Mover Werkzeugwender ProTECH mit Elektro-Antrieb.

Referenz-Video mit drei Tool Mover Werkzeugwender ProTECH vor Ort bei Haidlmair

Dieses Produkt-Video zeigt Ihnen drei verschiedene Werkzeugwender Tool Mover ProTECH von Leiritz im täglichen Einsatz beim weltweit führenden Werkzeugbau Haidlmair - Austria.

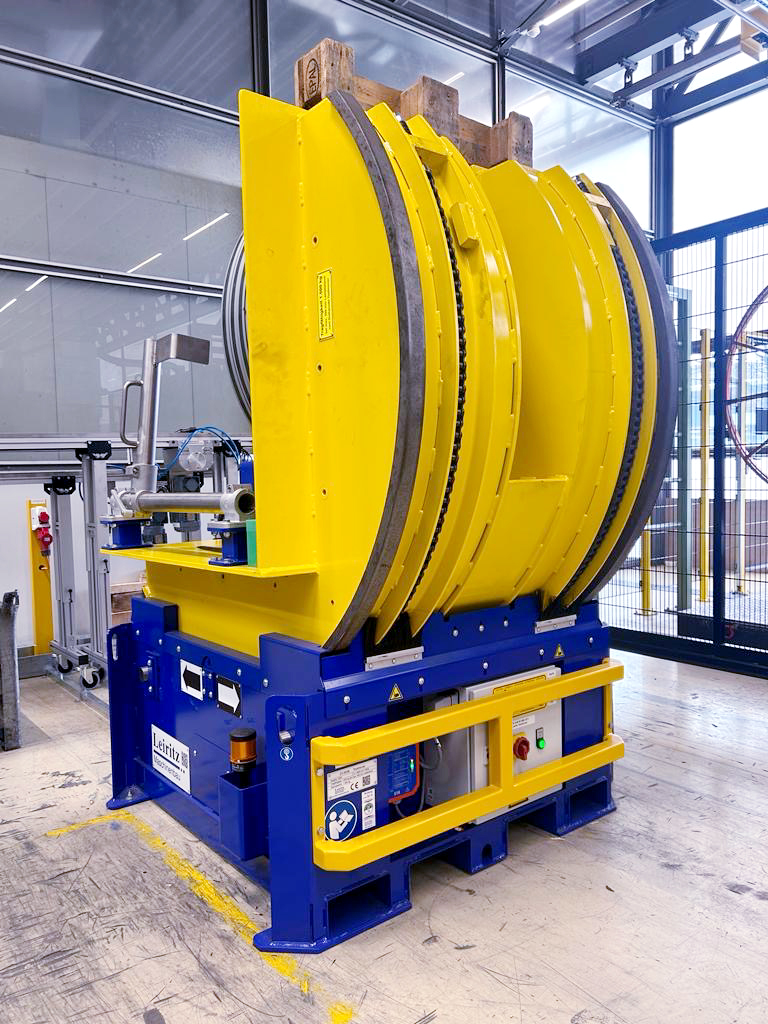

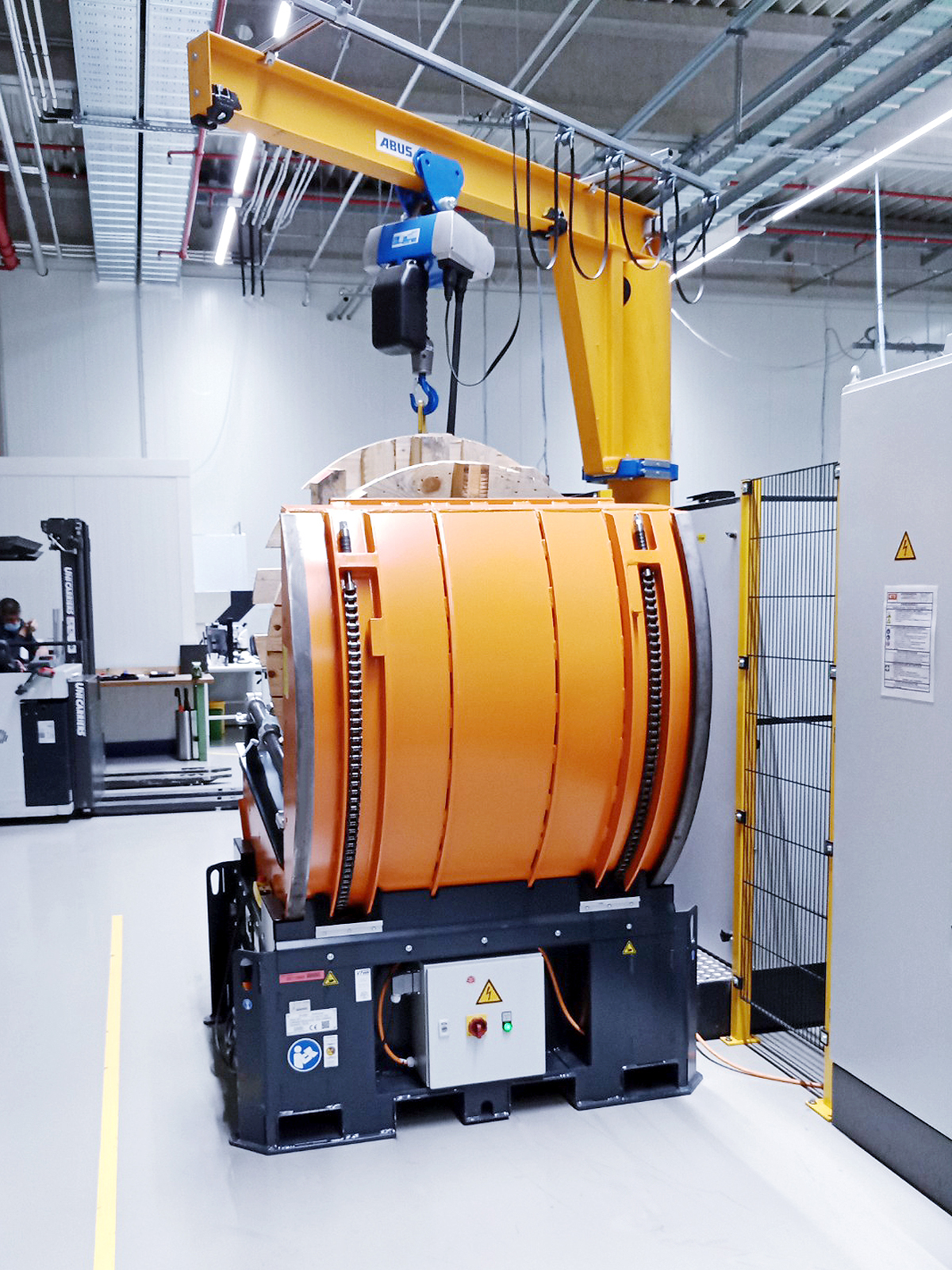

Produkt-Video Leiritz Coilwender ProTECH mit Elektro-Antrieb

Dieses Produkt-Video zeigt Ihnen die verschiedenen Funktionen des Leiritz Coilwender ProTECH mit Elektro-Antrieb.

Hier mehr Videos auf YouTube ansehen

Leiritz präsentiert Ihnen den Werkzeugwender Tool Mover Coilwender ProTECH

Professionelles und sicheres Handling von schweren und wertvollen Werkzeugen, Formen und Coils.

Leiritz bietet Ihnen mit dem Werkzeugwender Tool Mover Coilwender ProTECH eine unvergleichbare Produktlinie im Bereich sicheres Kippen und Wenden von schweren Lasten.

ProTECH bedeutet Professionalität in allen Bauteilen und 100% Made in Germany.

ProTECH steht für modernste, zukunftsweisende Maschinenbau-Innovation.

ProTECH heißt Komplett-Herstellung in Pappenheim / Bayern / Deutschland.

ProTECH garantiert 3 Jahre Garantie ohne Wenn und Aber.

ProTECH ermöglicht individuell auf Ihr Produkt abgestimmte Leiritz Werkzeugwender Tool Mover und Coilwender Lösungen.

Die Leiritz ProTECH Serie - Professionell und zukunftsweisend.

NEU - Testen Sie jetzt den Werkzeugwender Tool Mover ProTECH mit Elektro-Antrieb von Leiritz Maschinenbau

Einfach Termin vereinbaren | Info Telefon 09143/83789-0

Am Leiritz Standort in Pappenheim steht jetzt ein Werkzeugwender Tool Mover ProTECH als fertige Testversion für Sie bereit. Überzeugen auch Sie sich von dieser PROFESSIONELLEN, FORTSCHRITTLICHEN und KOSTENGÜNSTIGEN Maschinenbau-Innovation Made in Germany.
